Ecler HUB1616 Цифровая матрица

Ecler HUB1616 - цифровая матрица аудиосигналов, DSP-аудиопроцессор серии HUB с фиксированной архитектурой, 16х16 входов/выходов. Входы: 2 входа небалансного стереоаудио, 2 входа стерео/линейный, 2 универсальных входа Mic/Line, 2 универсальных входа Mic/Line/Pager, 8 входов (RJ45) от удаленных настенных панелей серии WPa и/или eMCONTROL1. Микрофонные входы имеют включаемое фантомное питание 48 В. К входам Page подключаются пейджинговые микрофоны серии eMPAGE. Два встроенных звуковых сигнала. Удаленное управление Mute. Управляется с панелей WPa и/или eMCONTROL1, по RS-232 и IP с помощью специального ПО Ecler pilot или с помощью web-интерфейса.

• Входы и выходы моно- и стереоаудио
• Подключение пейджинговых микрофонов серии eMPAGE
• Выход на наушники для мониторинга сигнала
• Восемь портов для подключения настенных контроллеров типа eMCONTROL1
• Выход Ethernet для конфигурации и удаленного управления устройством
• Удаленное управление по RS-232
• Поддержка протокола DHCP и статических IP
• Порт MUTE для заглушения одной или нескольких зон

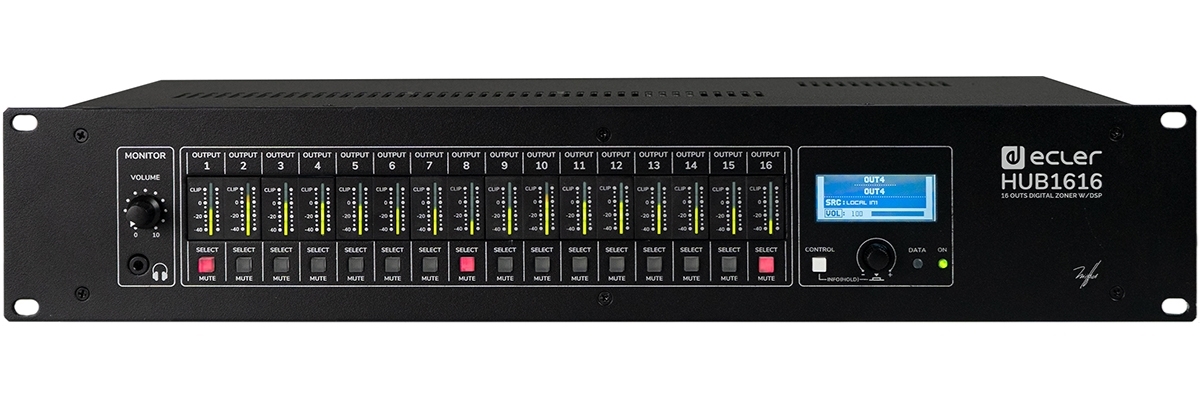

• На передней панели расположены индикаторы уровня выходного сигнала, кнопки и регуляторы, а также LCD-дисплей
• Возможности обработки входного сигнала: коррекция тональности, инверсия фазы, попарная конфигурация балансного сигнала, преобразование частоты сигнала микрофонных входов, пороговое шумоподавление и настраиваемый фильтр верхних частот на входах 5-8, 4-ступенчатый приоритет сигналов
• Возможности обработки выходного сигнала: коррекция тональности, инверсия фазы, индивидуальная и попарная обработка сигнала, ограничение диапазона громкости, установка задержки, фильтры высоких и низких частот, 8-полосная эквализация, компрессор/лимитер
• Настройка общей громкости и громкости отдельных выходов
• Программирование работы и управление устройством при помощи встроенного web-интерфейса HANGAR с ПК, планшета и смартфона без установки дополнительного ПО
• Управление устройством осуществляется: кнопками и регуляторами на передней панели; с настенных контроллеров типа eMCONTROL1; пейджинговых микрофонов серии eMPAGE; со смартфонов на Android и iOS при помощи приложения от компании Ecler; с использованием обычных браузеров с ПК, планшета и др.
• При управлении через web-интерфейс и мобильное приложение доступны пресеты

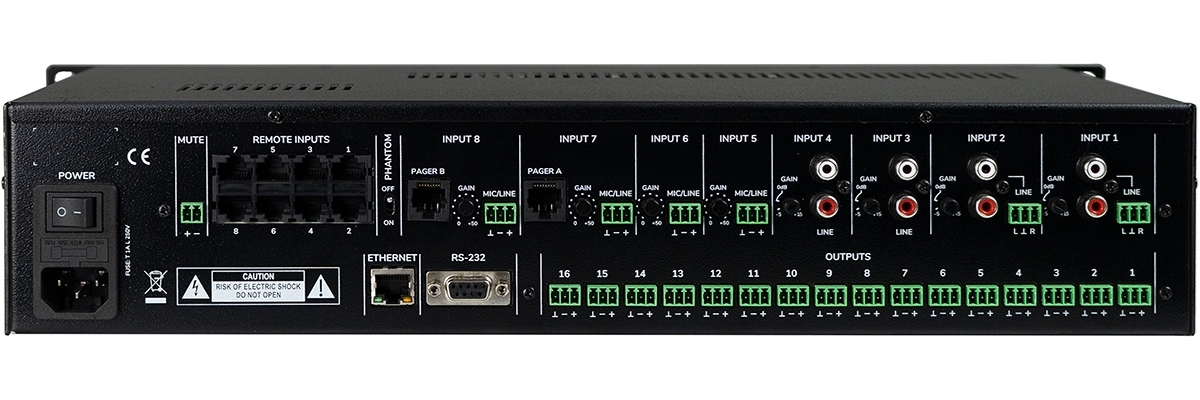

• Входы: 2 - линейный, клеммный блок/разъемы 2хRCA (розетка); 2 - линейный, разъемы 2хRCA (розетка); 4 - микрофонный/линейный, клеммный блок
• Выходы: 16 - акустический, клеммный блок; 1 - на наушники, разъем Jack 6,3 мм (розетка)
• Порты: 1 - Ethernet, разъем RJ45 (розетка); 1 - RS-232, разъем D-Sub D9 (розетка); 8 - для панелей eMCONTROL1, разъем RJ45 (розетка); 2 - для пейджингового микрофона eMPAGE, разъем RJ45 (розетка); 1 - MUTE, клеммный блок
• Чувствительность по входу: линейные +5/-15 дБВ (с настройкой); линейные/микрофонные +0/-50 дБВ (с настройкой); удаленные линейные 0 дБВ (без настройки)
• Форматы аналогового аудио: на линейных входах - небалансное подключение, импеданс >13 кОм; на линейных/микрофонных входах - балансное подключение, импеданс > 24 кОм; на удаленных линейных входах - балансное подключение, импеданс > 24 кОм; на выходах - небалансное подключение
• Максимальный уровень выходного сигнала: 12 дБВ
• Диапазон воспроизводимых частот: <10 Гц - 20 кГц (0/-0,5 дБ)
• Уровень собственных шумов: >-110 дБ (20 Гц - 20 кГц)
• Коэффициент ослабления синфазного сигнала: >60 дБ (20 Гц - 20 кГц)
• Неравномерность частотной характеристики: ±0,1 дБ
• КНИ + шум: <0,005% (1 кГц, 1 В RMS)
• Перекрестная помеха: >90 дБ (20 Гц - 20 кГц)
• Фантомное питание: 48 В (линейные/микрофонные входы)
• Максимальное расстояние подключения: 100 м
• Кабель для организации линии передачи: витая пара CAT5e и лучше
• Цифровая обработка: 32/64-разрядный DSP с плавающей точкой, 48 кГц 24-разрядные АЦП/ЦАП
• Частота дискретизации аудио: 48 кГц
• Динамический диапазон: ЦАП - 115 дБ; АЦП - 111 дБ
• Управление: с лицевой панели, RS-232, опциональные панели управления, пейджинговые микрофоны, TP-NET, приложение
• Питание: сеть ~90–240 В, 50/60 Гц
• Потребляемая мощность: 20 Вт
• Диапазон рабочих температур: 0°C…+35°C
• Диапазон температур хранения: -10°C…+50°C
• Относительная влажность воздуха: до 85 % (без конденсации)
• Размеры (ШxГxВ): 483 x 210 x 88 мм
• Монтаж в 19" стойкe: 2U
• Вес: 3,66 кг
